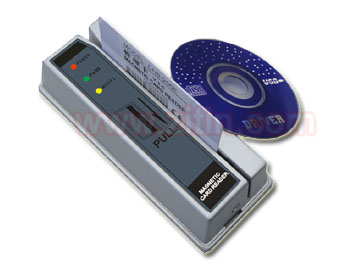

聯網銀行磁卡門禁機，ATM銀行刷卡器 上海至泰021-68568185
一、安全指示
非常感謝購買本產品，為了正確使用本產品，請?jiān)诖耸褂们罢J(rèn)真閱讀本操作手冊。
二、產品整體**質
1、具有聯機及脫機運行的功能**點。隨配**版V3.0磁卡門禁管理系統軟件。
2、授權的卡號**征信息可達2500多條，更有批量的通配**卡號授權。
3、專門配有管理卡，脫機時可**管理卡方便進行各種卡片的授權管理。
4、在聯機時可進行任意**征位貴賓卡的批量授權。PC電腦聯機授權后，使得磁卡門禁機脫機后可進行正常的刷卡授權識別。
5、**應用軟件可設置全卡通開，使得任何銀行磁卡都可以開門。也可**關閉全卡通開功能。
6、**應用軟件可置黑名單，方便屏敝某些磁卡人的進入。
7、**應用軟件可以方便進行遠程開門，并可方便對已授權卡的權限進行修改和刪除。
8、**設有EXCEL授權名單批量導入功能，使得批量授權十分方便。
9、**設批量授權狀態修改，可把一臺磁卡機上的全部卡號授權信息十分方便地下發到另外一臺磁卡機上。
10、采用**的哈希算法，確保讀卡開門響應十分快速可靠。
11、采用**的通訊協議，確保串口通訊穩定可靠，通訊的抗干擾能力大大提高。
12、現場被撬后，電腦收到被撬信息后，**發出：“報警信號”。
13、磁頭閱讀**ANSI/ISO**。
14、鋅合金金屬外殼堅固耐用；防拆螺絲固定設計，防盜防撬。進口合金磁頭，超耐磨、高靈敏度。
15、采用**抗干擾措施，適合各種環境安裝使用。
三、產品應用描述
1、本產品為磁卡門禁一體機。**本磁卡機或電腦應用軟件方便進行各種磁卡（如各種銀行卡、郵政卡、VIP卡、會員卡等）的單張授權或每一類別的批量授權，從而使得只有部分**定持卡人能進入（如某一類**定銀行、某一地區的**定銀行、某一類VIP客戶、**定貴賓等）。
2、當本機與PC電腦相連時，**RS232/485的轉換通訊，可實時地把現場的刷卡情況記錄到電腦中。并可實現遠程防撬報警、遠程開門等功能。
3、本磁卡門禁一體機分兩路輸出，一路為RS485信號去電腦，實現后臺的授權、記錄、報警及遠程開門；另一路為繼電器干接點信號輸出，直接去門禁系統，實現開啟電鎖或自動門。
4、本磁卡一體機隨配應用軟件（光碟一張）。可聯網使用，也可脫機使用。
四、面板指示及內部部件介紹
1、本磁卡門禁機**設有防撬報警按鈕（見圖），機子一離開安裝墻體，此防撬按鈕自動彈出，系統會發出短暫急促的蜂鳴叫聲，同時會**通訊即時向電腦發出報警信號。
2、本磁卡門禁機初次上電時，電源紅燈和模式黃燈同時亮起，并且發出嗶--嗶--兩長音，隨后黃燈熄滅，系統自檢結束，進入正常使用模式。
3、在正常使用模式下，用已經授權的磁卡自上而下勻速劃卡后，機子會發出嗶的一長音，開門指示燈綠燈亮起，此時系統會輸出一開門接點信號，供門禁開門所用（此接點信號會保持3s時間）。
五、輸入輸出引線定義
六、刷卡器接線示解圖
七、磁卡授權（脫機）
1、管理卡：
為了方便用戶的操作，本公司**配置了管理卡（見裝箱清單 ）。利用此管理卡可以方便進行各種授權操作。既可單張卡授權，也可判斷
卡號前4至12**征位的批量授權。
2、單張卡授權：
在正常使用模式下，用管理卡勻速連刷三下，等3s后模式指示燈綠燈亮起，并發出一長音，系統進入單張卡授權模式（5s內有效）�？蛇B
續刷入各張磁卡，每刷**會發出嗶的長音，表示該張卡授權成功。等5s后綠燈自動熄滅，系統自動返回正常使用模式。
3、判斷卡號前四位批量授權：
在正常使用模式下，用管理卡勻速連刷四下，等3s后模式指示燈綠燈亮起并發出一長音，系統進入判斷卡號前四位批量授權模式（5s內有效）。
只要刷入其中一張前四位卡號**條件的磁卡，刷**會發出嗶的長音，表示**該前四位卡號的批量卡授權成功。等5s后綠燈自動熄滅，系
統自動返回正常使用模式。
4、判斷卡號前（五、六、七、八、九、十、十一、十二）位批量授權：
在正常使用模式下，用管理卡勻速連刷（五、六、七、八、九、十、十一、十二）下，等3s后模式指示燈綠燈亮起并發出一長音，系統進入判斷
卡號前（五、六、七、八、九、十、十一、十二）位批量授權模式（5s內有效）。只要刷入其中一張前（五、六、七、八、九、十、十一、十二）
位卡號**條件的磁卡，刷**會發出嗶的長音，表示**該前（五、六、七、八、九、十、十一、十二）位卡號的批量卡授權成功。等5s后綠
燈自動熄滅，系統自動返回正常使用模式。
5、脫機時更改管理卡：
萬一管理卡丟失，可利用身邊的任何磁卡卡，重新產生管理卡：
**先斷電，打開后蓋，按住系統按鈕不松開，在通電40秒時，橙燈亮，發一長音，當黃燈未滅之前，立即用對應的磁卡連續刷兩下，聽到一長
音后，此卡即成為新管理卡。
6、脫機時刪除所有授權卡：
在脫機的情況下，可在本機上操作刪除所有授權卡：
在通電的狀態下，一直按住系統按鈕40秒時，三燈齊亮，立即松手，再耐心等待40秒，橙燈綠燈滅，發一短促音，所有授權卡信息刪除完畢。
（注意：此時原有的管理卡**刪除，繼續有效。）
八、磁卡門禁管理系統V3.0的界面
1、取出隨配光盤，把軟件安裝到電腦中,安裝時出現“序列號”（Serial number )可隨意填寫.安裝完成后可自動在桌面產生“M2000磁卡門禁管理系統”的快捷方式圖標。
2、雙擊桌面“M2000磁卡門禁管理系統”會出現一個 “系統登錄”密碼輸入窗口。系統默認的初始密碼：666666 單擊“確認”鍵，就可以打開磁卡門禁管理系統軟件。
3、為安全起見，請?jiān)O(shè)置新密碼！單擊“系統”菜單會出現一個“密碼管理”對話框，再重新輸入新密碼后，會出現“保存成功”就表明下次重開時，就可輸入新密碼。
4、開始接線，把刷卡器的通訊信號**轉換器連到電腦的COM串口上。詳細請見：用戶手冊接線示解圖。注意：一定要根據電腦COM口的端號進行COM號的正確選擇，點菜單的“設置”-“端口選擇”-選擇COM1~COM8。
5、單擊電腦菜單上的“標題”后，單擊“標題修改”后，出現“標題修改”對話框，輸入自己公司名稱后，單擊：“確認”即可。
6、合法的授權卡增加方法：
單張卡授權：
單擊：“增加單條授權”出現“卡號信息管理”對話框，在卡號、備注里填好，即可例輸入：“9558804000118866932”卡號，單張卡預授權生效。
判斷前4至12位批量卡授權：
單擊：“增加單條授權”出現“卡號信息管理”對話框，在卡號填入前幾位卡號+“*”代替后面批量卡號，即為批量預授權。
例輸入：“95588040*”卡號，判斷前8位**征碼的批量預授權生效。
指定任意**征位批量授權：
單擊：“增加單條授權”在對話框中，例輸入：“95588＃＃＃88＃＃＃＃＃＃688”卡號，那么**該**征的貴賓卡，預授權生效。（注意：此方法的授權，須用“�！毖a(bǔ)齊所有總位數的其它通用位�。�
管理卡的授權：
單擊：“增加單條授權”出現“卡號信息管理”對話框，在卡號后面加問號當做一個卡號輸入，并且備注里一定要選中“正�？ā保斎耄骸�9558804000111098988？”，預授權成功后，該卡即為管理卡。
黑名單的授權：
單擊：“增加單條授權”出現“卡號信息管理”對話框，在卡類別里一定要選“黑名單”在正確輸入卡號后，預授權成功。例輸入：“6222601310003972692”卡號，備注欄選“黑名單”，預授權成功后，該卡被系統視為黑名單而無法進入。
全卡通開的授權：
單擊“全卡通開”使得任何磁卡都可以刷卡開門。再單擊“取消全卡通開”，又可關閉此功能。
⑦EXCEL 授權名單導入：
為了方便用戶批量導入授權名單，可事先按照一定規則建立一個EXCEL名單文件，然后** “EXCEL名單導入”，選中相應的儲存文件后，
即可快速批量導入授權名單到PC電腦表單中。相當于批量名單的預授權成功。EXCEL名單文件建立規則：A.表格共設5列 B.**列為“卡號”，并且必須把該列的單元格式設置到“文本”格式 C.**列為備注，可填寫如姓名、銀行貴賓類別等標注，如“交行沃德張振濤” D.第三列為“卡類別”，只能填”正�？ā被颉昂诿麊巍� E.第四列為“授權狀態”，只能填“未授權” 或“已授權”， 一般新的名單均填“未授權” F.第五列為卡號長度， 必須要填寫，如十九位就填寫19
7、所有“增加授權”操作后，只是把授權信息輸入PC電腦，作了預授權，必須再**“向刷卡器下發授權”，下發成功后，授權才能真正生效。
8、當刷卡時，在菜單下第2個圖標“實時監控”里有就會顯示刷卡的記錄。（注意：當管理人員離開電腦時，必須讓系統留在“實時監控”的界面，當別人修改時必須退出，此時電腦會出現密碼對話框，別人沒有密碼，就無法退出，從而無法進入主界面更改。（備注：要使電腦忠實記錄刷卡情況，必須要同時做到如下三點：①電腦開機②電腦必成功連接刷卡器③應用程序打開）
9、取消單條授權：
用鼠標選中卡號后，單擊右側“取消單條授權”就可以取消該卡授權了。
10、刪除全部授權：
單擊右側“刪除全部授權”后，將會刪除所有授權卡。
11、刪除單條列表：
用鼠標選中卡號后，單擊左側“刪除單條列表”就可以刪除電腦上的卡號列表。（注：刷卡器本身的授權并未刪除，只是刪除了電腦上的列表）
12.刪除全部列表：
單擊右側”刪除全部列表“后，就可以刪除電腦上的所有表單卡號列表。（注：刷卡器本身的授權并未刪除，只是刪除了電腦上的列表）
13.把一臺刷卡器上的授權名單導入到另一臺刷卡器上：
單擊右側的“從刷卡器接收授權”，那么該刷卡器上的所有授權名單就會接收到PC電腦表單中，單擊“授權狀態批量修改”，把所有名單的“已授權”狀態變?yōu)椤拔词跈?quán)”狀態，再換上另一臺刷卡器，單擊右側的“向刷卡器下發授權”，那么就可以成功地將一臺刷卡器上的授權名單導入到另一臺刷卡器上。
14、遠程報警：
當現場刷卡器被撬后，刷卡器向電腦發出報警信號，同時在電腦畫面出現紅底黃字不停閃爍。人工處理完畢后，單擊“取消”**有報警了。
15、遠程開門：
單擊“遠程開門”，門就會被遠程打開。（注：遠程開門時，在“監控”查看記錄系統會忠實記錄）。
16、單擊電腦菜單上的“監控”菜單，單擊“查看記錄”可進行查找、清除記錄、打印功能。
17、單擊電腦菜單上的“監控”菜單，單擊“記錄明細總報表”對話框。單擊**個**號打印此報告，**個**號是可把“記錄明細總報表”保存到EXCEL文檔。
18.在電腦表單中，設置“卡號”或“備注”信息的查找功能，只需輸入想找的卡號或備注信息，系統即可自動找到并選定對應的預授權表單欄。
19. 由于系統的**線程操作，在**“向刷卡器下發授權”或“從刷卡器接收授權”時，請不要同時**“遠程開門”。
九、**別注意事項
1、**別注意輸入電源電壓為DC12，而不是DC24V。盡量選用容量足夠、穩壓性良好的直流穩壓電源。
2、安裝接線之前一定要正確電源電壓的正負**性，以免燒毀本機。
3、為了確保系統的安全，建議控制門禁電鎖的接線不能直接和本機相連，本磁卡門禁機只發出接點開門信號給門禁專用電源，再由專用電源來控制電鎖。
4、由于采用RS485通訊方式進行傳送，建議磁卡門禁機和PC電腦的遠程距離控制在800米以?xún)?nèi)，盡量避免和強電電纜的臨近布線，并且連接的通訊線路要采用專用網絡線。
5、刷卡時，一定要自上而下勻速劃過，**以反向刷卡。
6、請勿用卡片以外物件進行劃卡；正常情況下應每隔120天用專用清潔磁卡進行磁頭劃卡清潔。
7、本機依出廠序列，保修期為一年（非人為因素）。
十、主要技術參數
輸入電壓：DC12V±5% 靜態電流：32mA 動作電流：52mA
輸出信號：繼電器常開干接點信號 接點容量：2A 12VDC 輸出保持時間：3S
通訊方式：RS232/485 通訊速率：9600 bps 允許刷卡速度：10∽120cm/s
磁卡**：ISO7811-7815
十一、裝箱清單
1、磁卡門禁一體機-------------------------------------------------------------1臺
2、安裝螺絲及專用扳手-------------------------------------------------------1袋
3、5P、3P插座連接線-------------------------------------------------------各1條
4、干燥劑------------------------------------------------------------------------1袋
5、應用軟件光盤V3.0----------------------------------------------------------1線
6、管理卡------------------------------------------------------------------------1張
7、《磁卡門禁一體機使用指南》--------------------------------------------1本
